Intro – hva er DMX-kabler
DMX-kabler er spesialkabler som brukes til å overføre digitale styresignaler mellom lysutstyr og kontrollere. DMX-512 er den mest utbredte standarden for lysstyring i scenelys, klubber, teatre, turnéproduksjoner, live-scener og installasjoner i uteliv og kulturhus. Når du kobler sammen moving heads, LED-par, dimmere, lysbord og andre DMX-enheter, er det DMX-kabler som sørger for at signalet går raskt og stabilt gjennom hele kjeden.
Selv om DMX-kabler ofte bruker samme 3-pin eller 5-pin XLR-kontakter som mikrofonkabler, er de teknisk sett annerledes. De er konstruert for å transportere digitale data med riktig impedans og skjerming, slik at lysstyringen blir presis og uten flimring. Riktige DMX-kabler er derfor en avgjørende del av et pålitelig lysanlegg, enten det er i et lite øvingslokale eller på en stor festivalscene.
Slik velger du riktig type DMX-kabler
Valg av riktig DMX-kabel handler om mer enn bare lengde. For å få en stabil og fremtidssikker installasjon bør du vurdere type kontakt (3-pin eller 5-pin), kabelkvalitet, fleksibilitet, skjerming og hvordan kablene skal brukes i praksis. Under følger de viktigste punktene du bør ta stilling til før du kjøper DMX-kabler.
Først må du avklare om utstyret ditt bruker 3-pin eller 5-pin DMX. Mange mindre og mellomstore lysoppsett for DJ og arrangører bruker 3-pin, mens mer profesjonelle teater- og touringløsninger ofte baserer seg på 5-pin som standard. Noen enheter kan ha begge deler eller kombinasjoner via adaptere.
Deretter må du vurdere lengdene du trenger. For kort kabel mellom lysene kan gjøre riggingen upraktisk, mens for lange kabler overalt kan skape unødig kabelrot og gjøre feil feilsøking mer tidkrevende. Lag gjerne en enkel plan over riggen din og mål omtrentlige avstander fra lyskontroller til første lys, og videre mellom hver enhet i kjeden.
Du bør også tenke gjennom hvor ofte kablene skal rulles ut og inn. Til faste installasjoner i tak, vegger eller rigg, kan du velge noe stivere kabler som tåler å ligge i ro over lang tid. Til mobilt bruk, som DJ-jobber, turné og utleie, lønner det seg med mer fleksible turnékabler med robust ytterkappe og solide strekkavlastninger i kontaktene.
Skjerming og kabelkvalitet er avgjørende når det er mye strøm, høyttalerkabler og annet utstyr i nærheten. Gode DMX-kabler har riktig impedans (typisk 110 ohm) og god skjerming for å redusere støy og forstyrrelser. Det gir mer stabilt signal, særlig når du har mange enheter i kjeden eller lange kabelløp.
Til slutt er det lurt å skille farge- og lengdekoder på kabler i et større system. Ved å bruke kabler i forskjellige lengder og eventuelt med tydelig merking, blir det lettere å holde oversikt, både under montering og ved feilsøking og service.
Teknologier og funksjoner
- Riktig impedans og digital signaloverføring
- 3-pin og 5-pin DMX-standarder
- Skjerming, kabelkonstruksjon og terminering

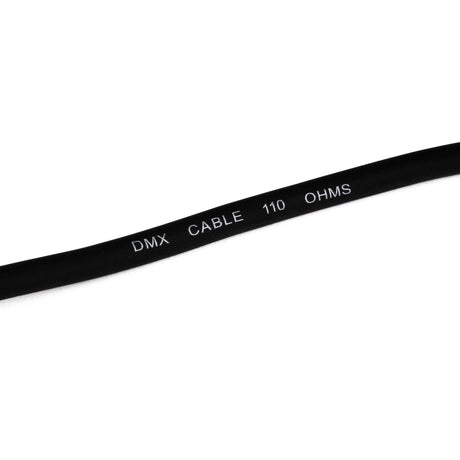

En av de viktigste forskjellene mellom ekte DMX-kabler og vanlige mikrofonkabler ligger i impedansen. DMX-512 er en digital protokoll som er spesifisert for bruk med 110 ohms balanserte kabler. DMX-kabler er derfor konstruert med riktig ledergeometri og materialer for å sikre at signalet reflekteres minst mulig og at dataene når frem nøyaktig slik de ble sendt fra kontrolleren. Når impedansen er korrekt, får du færre problemer med flimring, tapte signaler og uforutsigbar oppførsel i lysriggen.

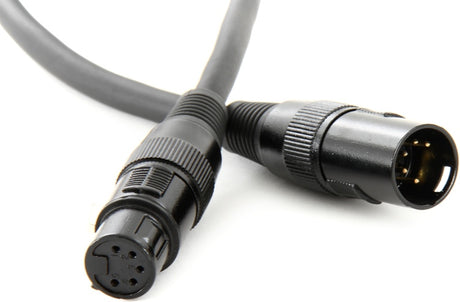

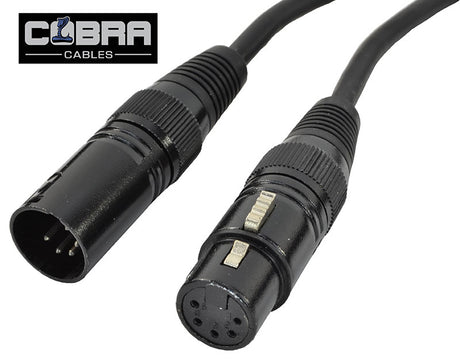

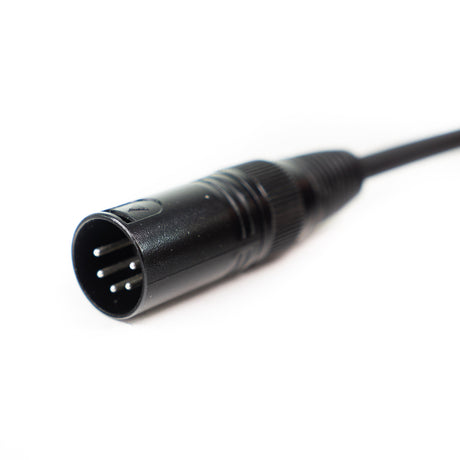

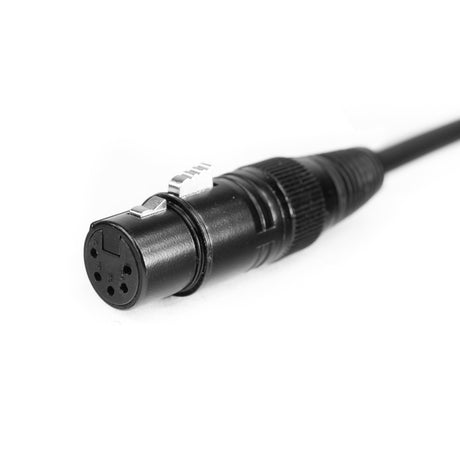

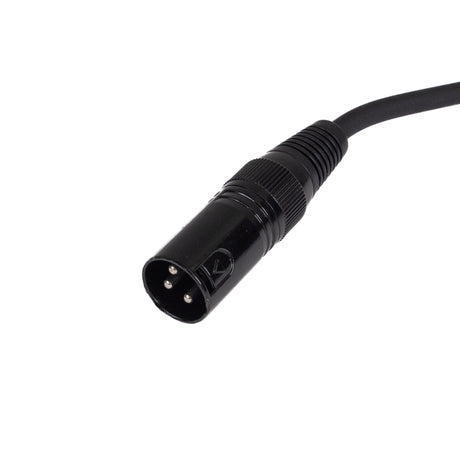

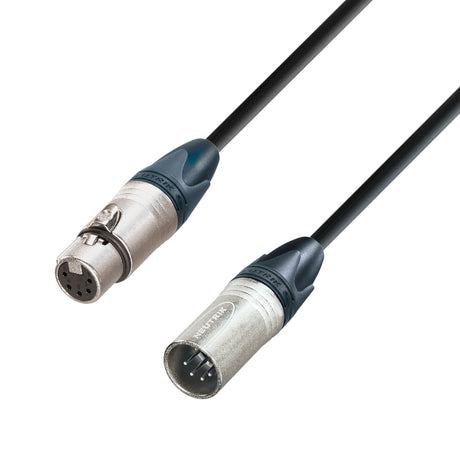

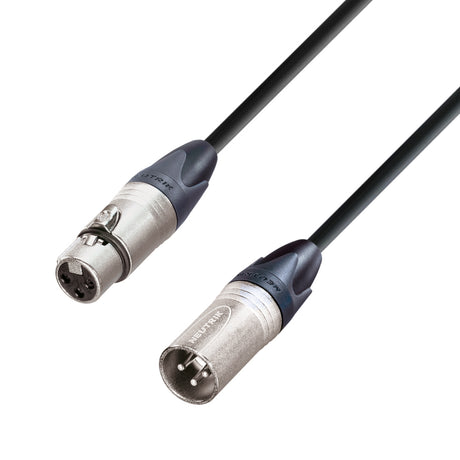

3-pin og 5-pin DMX representerer to varianter av samme grunnteknologi. 3-pin DMX bruker de tre standardlederne som også finnes i mikrofonkabler (signal +, signal -, jord), mens 5-pin DMX har to ekstra pinner reservert for fremtidig eller avansert bruk, for eksempel til andre datastrømmer eller serviceformål. I praksis brukes ofte bare de tre første pinnene også på 5-pin-kabler, men fordelen med 5-pin er at det følger den opprinnelige DMX-standarden strengt, og gir god kompatibilitet i profesjonelle sammenhenger.
Skjerming er en annen nøkkelfaktor. Et DMX-signal er relativt robust, men i miljøer med kraftige strømkurser, dimmere, motorstyringer og høyttalerkabler kan elektromagnetisk støy påvirke signalkvaliteten. DMX-kabler har derfor ofte tettere fletteskjerm eller folie, samt solid jordforbindelse gjennom kabelen. Dette bidrar til at signalet holder seg rent selv over lange distanser.

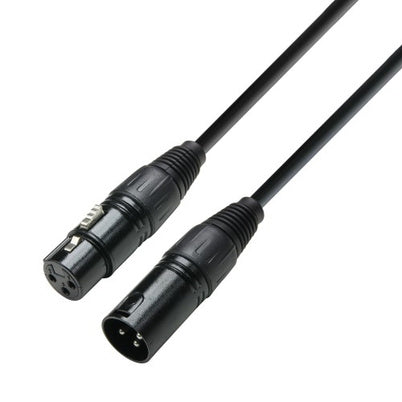

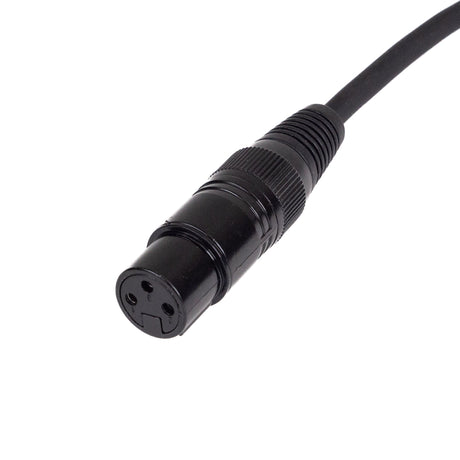

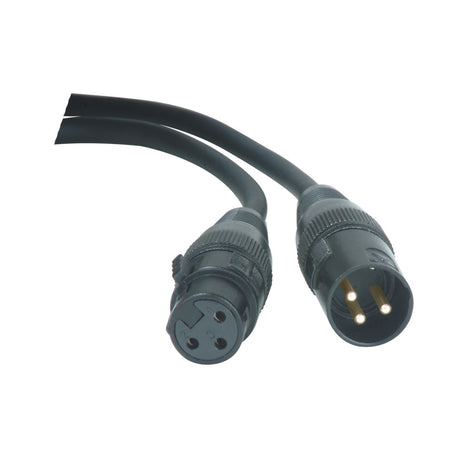

Kontaktene på DMX-kabler er som regel XLR-baserte i metall med låsemekanisme. Dette sikrer stabil tilkobling, hindrer at kablene lett faller ut, og gir god mekanisk styrke. I profesjonelle miljøer er robuste kontakter avgjørende for å tåle hyppig plugging, trekking og belastning fra scenebruken.
Terminering er også en del av DMX-teknologien. I enden av en DMX-linje anbefales det å bruke en DMX-terminator, som typisk er en XLR-plugg med en motstand (ofte 120 ohm) mellom signallederne. Denne motstanden demper refleksjoner og bidrar til mer stabil kommunikasjon i linjen, spesielt i lange eller komplekse oppsett med mange enheter.
Populære merker hos SoundStoreXL
SoundStoreXL fører DMX-kabler fra en rekke etablerte produsenter innen lyd- og lysbransjen. Felles for mange av disse er fokus på robusthet, pålitelighet og god pris i forhold til kvalitet. Det gjør det mulig å sette sammen både mindre hobbyoppsett og profesjonelle installasjoner med gjennomført kvalitet i hele signalkjeden.
Noen serier er spesielt rettet mot turné- og utleiebruk, med ekstra slitesterk ytterkappe, fleksible ledere og store strekkavlastninger som tåler hyppig opprulling og transport. Disse kablene er gjerne litt dyrere, men gir mer effektiv arbeidsflyt over tid og færre driftsstopp. De egner seg godt for profesjonelle lyd- og lysteknikere som har behov for kabler som kan brukes kveld etter kveld.
Andre kabelserier er utviklet for faste installasjoner, der kablene i stor grad ligger i ro bak scenen, i vegger eller i tak. Her ligger fokus på enkel trekking, god skjerming og pålitelig drift år etter år. Disse løsningene passer godt for teatre, konferansesaler, kulturhus, kirker og klubber som vil ha et fast DMX-oppsett uten mye daglig omrigg.
Det finnes også mer prisgunstige DMX-kabler som passer godt for nybegynnere, mindre band og hobby-DJ-er. De dekker basisbehovet for å koble sammen et kontrollpanel og noen få lamper, uten at budsjettet sprenges. For mange er dette et naturlig første steg, med mulighet for å oppgradere til mer robuste kabler etter hvert som behovet og kravene øker.
SoundStoreXL legger vekt på å tilby et sortiment som dekker alt fra enkle startoppsett til store profesjonelle riggene. Dermed kan du bygge opp en hel DMX-infrastruktur med kabler, fordelere og tilbehør fra samme leverandør, og være trygg på at standardene følges og at komponentene er laget for scenebruk.
Anvendelsesscenarier
DMX-kabler brukes i et bredt spekter av miljøer, fra små øvingsrom til store arenaer. Selv om det tekniske prinsippet er det samme, er behovene og kravene ofte ulike. Under er noen typiske scenarier og hva som er viktig å tenke på i hvert tilfelle.
For nybegynneren, for eksempel en DJ eller et lite band som vil styre noen få LED-par og kanskje et par moving heads, vil behovet ofte være en enkel kjede fra kontroller til første lampe og videre til neste. Her kan man klare seg med noen få 3-pin DMX-kabler i moderate lengder. Det viktigste er å sikre at kablene er ekte DMX-kabler, og ikke vanlige mikrofonkabler, for å unngå ustabile lyssettinger. God merking og enkel struktur gjør det også lettere å lære og feilsøke.
For den profesjonelle brukeren, som jobber med større scener, teatre, festivaler eller utleie, er kravene høyere. Her brukes ofte lange kabellinjer, mange DMX-univers og avanserte patchoppsett. Man har gjerne både 3-pin og 5-pin i systemet, samt fordelere og repeatere for å fordele signalet til ulike deler av scenen. I slike oppsett er kabelkvalitet, korrekt impedans, robust mekanisk utførelse og god skjerming helt avgjørende for driftssikkerheten.
Til faste installasjoner, som i klubber, kirker, kulturhus eller konferansesaler, legges DMX-kabler ofte skjult i vegger, tak eller rør. Her er god planlegging avgjørende, med fokus på tilstrekkelig antall linjer, riktige lengder og gode tilkoblingspunkter. Kabler til fast installasjon kan gjerne være noe stivere, men bør fortsatt være DMX-godkjent for å sikre at anlegget holder seg stabilt over tid.
I studio- og produksjonsmiljøer, hvor lys og effektutstyr brukes til film, streaming eller innspilling, er det ofte et behov for stilrene og ryddige løsninger. Her kan kortere DMX-kabler, gjerne i spesifikke lengder, bidra til et ordnet miljø der det er enkelt å ha oversikt, samtidig som man beholder full kontroll over lyset via DMX-signalet.
Til mobile show- og eventløsninger, som messer, firmaarrangementer og turneer, er fleksible turnékabler med god mekanisk styrke særdeles viktige. Kabler blir ofte rullet ut og inn, tråkket på, tapet til gulv og hengende i rigg. Høy slitestyrke og solide kontakter reduserer risikoen for brudd og kontaktfeil, noe som igjen reduserer stress og tidspress når anlegget skal settes opp og rives ned.
Programvare og kompatibilitet (Hvis relevant)
DMX-kabler er først og fremst en fysisk del av signalveien mellom kontroller og lysutstyr. På programsiden kan du styre DMX enten via tradisjonelle fysiske kontrollere, via datamaskin og DMX-grensesnitt, eller integrert i større systemer der en lysdatamaskin sender DMX videre ut i riggen. Uansett løsning er kompatibilitet mellom utstyret og kablene viktig.
Et typisk oppsett med databasert kontroll innebærer en DAW eller egen lyskontrollprogramvare som sender kommandosignaler til et USB- eller nettverksbasert DMX-interface. Fra dette interfacet går det DMX-kabler ut til lysriggen. Kablenes jobb er å føre det digitale DMX-512-signalet videre gjennom alle enhetene uten tap av informasjon.
DMX-standarden er i utgangspunktet universell, og DMX-kabler fungerer med DMX-512 utstyr uavhengig av produsent, så lenge tilkoblingstypen (3-pin eller 5-pin) stemmer. I noen tilfeller brukes adaptere mellom 3-pin og 5-pin for å knytte sammen utstyr som benytter ulike kontakttyper. Selve datasignalet er det samme, men det er viktig at adaptere og kabler er ment for DMX, slik at impedans og kobling er korrekt.
Det finnes også netverkbaserte løsninger for lysstyring, som for eksempel protokoller som kjører over standard nettverkskabler. I mange systemer omdannes slike nettverkssignaler til klassiske DMX-512-signaler nær scenen, og derfra distribueres signalet videre gjennom DMX-kabler. Selv i moderne, nettverksbaserte anlegg vil det derfor ofte være behov for tradisjonelle DMX-linjer fra noder, splittere eller gateways og ut til lampene.
Når du planlegger et anlegg, lønner det seg å tenke gjennom både den digitale styringsdelen og den fysiske kablingen. Stabil programvare eller DAW og riktig hardware må kombineres med solide kabler for at hele kjeden skal fungere uten avbrudd, spesielt ved live-produksjoner der driftsstans ikke er akseptabelt.
FAQ – vanlige spørsmål
Kan jeg bruke mikrofonkabler som DMX-kabler? Selv om mikrofonkabler kan ha samme type XLR-kontakter som DMX-kabler, er de normalt ikke konstruert med riktig impedans for DMX-512. I små og enkle oppsett kan det av og til fungere, men risikoen for flimring, ustabilitet og feilsignaler er betydelig høyere. For en trygg og profesjonell løsning anbefales det alltid å bruke ekte DMX-kabler.
Hva er forskjellen på 3-pin og 5-pin DMX-kabler? Begge typene brukes til å overføre DMX-512-signaler, men 5-pin-kabler følger den opprinnelige DMX-standarden mer nøyaktig og har to ekstra pinner for eventuelle tilleggssignaler. Mange mindre lysanlegg benytter 3-pin av praktiske og økonomiske grunner, mens større profesjonelle systemer ofte bygger på 5-pin. Dataene for lysstyring går vanligvis på de tre første pinnene i begge varianter.
Hvor lange kan DMX-kabler være? DMX-standarden tillater relativt lange linjer, men i praksis bør man unngå unødvendig lange kabelstrekk for å redusere risiko for signalforringelse. Ved svært lange distanser eller mange enheter i samme kjede, kan det være gunstig å bruke DMX-splittere eller repeatere som fornyer signalet og fordeler det til flere linjer. Det viktigste er at kablene har riktig impedans og god kvalitet.
Hvorfor flimrer DMX-lyset mitt? Flimring og ustabilt lys kan skyldes flere ting: dårlige eller skadede kabler, feil type kabel (for eksempel mikrofonkabel i stedet for DMX-kabel), manglende terminering i enden av linjen, eller for lang kjede med for mange enheter. Start feilsøkingen ved å kontrollere at alle kabler er DMX-spesifiserte, at kontaktene sitter godt, og at det er brukt terminator der det trengs. Deretter kan du bytte ut én og én kabel for å finne ut om en av dem er defekt.
Hva er en DMX-terminator, og trenger jeg den? En DMX-terminator er en plugg som settes i den siste DMX-utgangen i kjeden. Den inneholder en motstand som tilpasser linjeimpedansen og reduserer refleksjoner i kabelen. I enkle og korte oppsett kan systemet av og til fungere uten terminator, men for mer komplekse eller lange linjer anbefales det sterkt å bruke terminering for å få mer stabilt og forutsigbart signal.

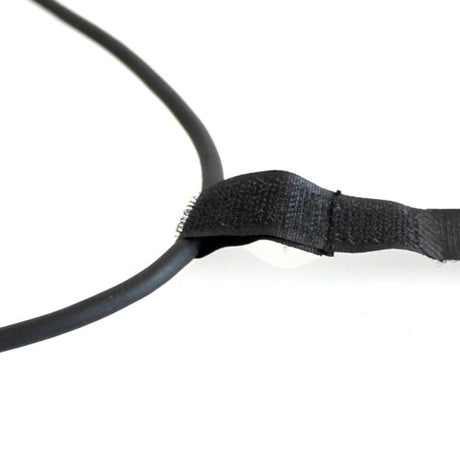

Hvordan vedlikeholder jeg DMX-kabler? Riktig opp- og nedrulling er avgjørende. Unngå knuter og skarpe knekk, og bruk gjerne kabeltromler eller velcrobånd. Ikke trekk i selve kabelen når du kobler den ut; ta tak i kontakten. Oppbevar kablene tørt og rent, og unngå langvarig trykkbelastning under tunge kasser eller stativer. Ved fast installasjon bør kablene sikres slik at de ikke klemmes eller skades av bevegelige konstruksjoner.
Kan jeg legge DMX-kabler sammen med strømkabler? Det er teknisk mulig, men ikke optimalt. Strømkabler kan skape elektromagnetisk støy som påvirker DMX-signalet. I korte distanser og ved god skjerming kan det fungere, men for beste resultat bør DMX-kabler og kraftige strømkabler legges adskilt der det lar seg gjøre. I faste installasjoner er det lurt å planlegge separate føringsveier for signal- og kraftkabler.
Hvor mange enheter kan jeg koble i én DMX-kjede? DMX-standarden definerer en grense for hvor mange enheter som kan kobles i serie før man bør bruke fordeler eller repeatere. I praktisk bruk vil dette avhenge av utstyrets kvalitet, kabellengder og hvor godt systemet er terminert. I større anlegg brukes ofte flere DMX-univers og fordelere for å sikre stabil drift og enklere feilsøking.
Kjøp DMX-kabler trygt hos SoundStoreXL
Hos SoundStoreXL finner du et bredt utvalg av DMX-kabler til både enkle og avanserte lysoppsett. Utvalget omfatter korte og lange kabler, varianter for både 3-pin og 5-pin DMX, fleksible turnékabler for mobilt bruk og løsninger som egner seg godt til faste installasjoner. Felles for kablene er at de er laget for DMX-512 og gir pålitelig signaloverføring i krevende scenemiljøer.
Som nordisk spesialist på DJ-utstyr, lyd og scenelys legger SoundStoreXL vekt på profesjonell veiledning og gjennomtenkte produktkategorier. Det gjør det enklere for deg å finne riktige DMX-kabler til nettopp ditt oppsett, enten du er nybegynner, erfaren tekniker eller ansvarlig for større installasjoner. Ved å velge riktige kabler fra starten av, reduserer du risikoen for driftsproblemer og sikrer at lysanlegget ditt fungerer stabilt kveld etter kveld.
Nettbutikken tilbyr trygg handel, rask levering til Norge og et sortiment som er tilpasset både hobbybrukere og profesjonelle aktører. Når du handler DMX-kabler hos SoundStoreXL, kan du samle innkjøp av kabler, lys, lyd og annet sceneteknisk utstyr på ett sted, og bygge opp en helhetlig løsning med høy teknisk kvalitet og lang levetid.
